PEMBAHASAN SOAL UKK paket 4 tahun 2022

BAB I URAIAN KHUSUS

I.1. Topologi Pembahasan

Gambar 1.1.1. topologi pembahasan

II. Judul Tugas

Troubleshooting Keamanan Jaringan Pada Jaringan WAN

III. Skenario

Dalam kegiatan uji kompetensi ini anda bertindak sebagai Network System Administrator. Tugas anda sebagai Network System Administrator adalah merancang bangun dan mengkonfigurasi sebuah Wifi Router yang berfungsi sebagai gateway Internet, Hotspot dengan RADIUS, Web Proxy, dan Firewell kemudian internet tersebut di-share ke client melalui jalur kabel dan wireless secara DHCP.

IV. Opsi Konfigurasi

IV.1. Konfigurasi Wifi Router

1. DNS = Sesuai yang diberikan oleh ISP
2. NTP = Yes
3. Web Proxy dengan Cache Administrator = nama_peserta@sekolah.sch.id

IV.2. Jaringan Internet

4. IP Address = Sesuai dengan Network yang diberikan ISP
5. Gateway = Sesuai dengan IP yang diberikan oleh ISP

   IV.3. Jaringan Local

  6. IP Address = 192.168.100.1/25
7. DHCP Pool sebanyak 99 client
8. Buat firewall agar IP 192.168.100.2-192.168.100.50 tidak dapat ping ke router
9. Buat firewall agar IP 192.168.100.51-192.168.100.100 tidak dapat ping ke client
wireless
10. Buat rule agar setiap akses ke router tercatat di logging dan tersimpan di disk

IV.4. Jaringan Wireless

  11. IP Address = 192.168.200.1/24
12. SSID = nama_peserta@ProxyUKK
13. DHCP Pool sebanyak 99 client
14. Membuat 20 account hotspot secara random di RADIUS

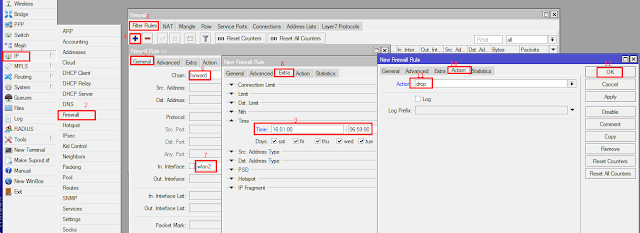

15. Account hotspot hanya bisa menggunakan internet pada pukul 07.00 - 16.00

   IV.5. Buat Firewall yang memblokir

16. Blocking Site = https://www.linux.org
17. Blocking File = .mp3, mkv

V. Pembahasan

V.1. Konfigurasi Wifi Router & Jaringan Internet

Pastikan router mikrotik belum ada konfigurasi apapun, atau jika ingin lebih aman reset
router terlebih dahulu sebelum melakukan konfigurasi.

System → Reset Configuration →centang “No Default Configuration” →Reset
Configuration → Yes

Gambar V.1.1. Reset router

Setelah berhasil reset, masuk kembali ke mikrotik dan ubah terlebih dahulu identity
dari mikrotik.

System → Identity →Ubah nama identity “namasendiri” →OK

Gambar V.1.2. Set Identity

Tambahkan atau Ubah User & Password mikrotik terlebih dahulu agar lebih aman

sebelum melanjutkan konfigurasi.

System → Users → Pilih Tab Users →Klik 2 kali pada admin→ Name “admin”

Group “Full”→Pilih Password→New Password “tkj”→Confirm Password

"tkj"→Apply→OK

Gambar V.1.3. Set Users Mikrotik

Untuk mengkoneksikan router dengan internet yaitu menggunakan interface WLAN1.
Pertama Enable terlebih dahulu interface WLAN1.

Wireless→ Tab Interface → klik interface Wlan1 → Enable

Gambar V.1.4. Enable wlan1

Masih di menu Wireless, koneksikan interface Wlan1 dengan Access Point agar router

mendapatkan koneksi internet.

Klik 2 kali “Wlan1” → klik tab Wireless →pastikan pilih mode “Station” →klik

Scan→klik Start → klik SSID Access Point yang terkoneksi dengan Internet

"LAB 1" →klik Connect

Gambar V.1.5. scan wlan1

Setelah router terkoneksi internet, tambahkan IP DHCP Client yang mengarah pada

Interface WLAN1.

IP → DHCP Client → klik Add → Interface = “Wlan1” →centang “Use Peer

DNS, Use Peer NTP” dan Add Default Route = “Yes” → OK

Gambar V.1.6. DHCP Client wlan1

Pastikan bahwa IP Address, IP DNS dan Gateway sesuai yang diberikan oleh ISP seperti

yang ada pada soal.

Untuk mengecek IP Address :

IP→Address→Cek pada Address List apakah Network sesuai yang diberikan oleh

ISP “Address=20.1.1.192/24 & Network =20.1.1.0 & Interface=wlan1”

Gambar V.1.7. IP Address dari ISP

Untuk mengecek DNS & Centang Allow Remote Requests :

IP→DNS→Pastikan Dynamic Server “20.1.1.1” →Centang “Allow Remote

Requests” →Ok

Gambar V.1.8. IP Dns

Untuk mengecek Ip Gateway :

IP→Routes→Cek pada Route List apakah Gateway sesuai yang diberikan Isp

Gambar V.1.9. IP Rout

Sekarang router sudah terkoneksi dengan internet. Lakukan pengujian terlebih dahulu.

Buka New Terminal → Ping DNS dan Domain Google.com

Gambar V.1.10. Pengujian Koneksi Internet

Tambahkan Firiwall NAT untuk meneruskan Jaringan Komputer pada Jaringan Internet.

IP → Firewall → Tab NAT → klik Add → Tab General Chain=”srcnat” →Tab

Action → Action=”masquerade” →OK

Gambar V.1.11. Firewall NAT

V.2. Konfigurasi Jaringan Local ( Ether2)

  Tambahkan IP Address untuk interface Ether2 yang melalui kabel.

  IP → Address → klik Add → pastikan Address=192.168.100.1/25
dan Interface Ether2

Gambar V.2.1. IP Ether2

Konfigurasi DHCP Server dengan Pool sebanyak 99 untuk client yang
terhubung dengan kabel.

IP→DHCP Server→DHCP Setup

Gambar V.2.2 Ip Dhcp Server Client Kabel

Setelah Konfigurasi DHCP Server Interface ETher2, pastikan bwahwa Client-Kabel
(Ethernet ) sudah mendapatkan IP secara Dhcp.

Untuk mengecek apakah Client_Kabel sudah mendapatkan Ip secara DHCP bisa

menggunakan 2 Cara:

Cara Pertama:

Tekan windows+R Pada Keyboard→Serach “cmd” →ok→Ketikan Perintah

“Ipconfig” →Lihat pada Ethernet Adapter Ethernet

Gambar V.2.3. Ip dhcp server pada client kabel cara satu

Cara kedua :

Change adapter setting→Open network and sharing center→Klik kanan pada

Ethernet→Pilih status→Klik details→Lihat pada Network Connection Details

Gambar V.2.4. Ip dhcp Server pada client kabel cara dua

Pastikan Client Kabel sudah terhubung ke internet.

Tekan windows+R pada kerboard→Search “cmd” →ping 192.168.100.1
(Ip ether2)→ping 8.8.8.8→ping google.com

Gambar V.2.5. Cek koneksi Client-Kabel

V.3. Konfigurasi Jaringan Wireless ( Wlan2 Sebagai Access Point )

Pertama buat 1 Interface Virtual Access Point atau Wlan2.

Wireless → Tab Interfaces → klik Add → klik Virtual → Tab Wireless → pastikan

mode=”AP Bridge” dan SSID=”namapeserta@ProxyUKK” → OK

Gambar V.3.1. Menambahkan VAP

Tambahkan IP address untuk Interface Wlan2 atau Virtual Access Point yang

telah dibuat.

IP → Address → klik Add → pastikan Address=192.168.200.1/24 dan

Interface=Wlan2

Gambar V.3.2. Ip address Wlan2

Konfigurasi Hotspot dengan pool sebanyak 99 untuk PC/Laptop Client yang

terhubung melalui Wireless.

IP→Hotspot→Hotspot Setup

Gambar V.3.3. Konfigurasi Hotspot Wlan2

download dan extrak the USERMAN

buat quota management bandidth

dan generate hotspot user sebanyak 20 buah

Klik icon wi-fi→pilih VAP wlan2 yang sudah dibuat “Kelompok2@ProxyUKK”

→Connect→login=ycgii→password=99496→ok

Gambar V.3.9. Login hotspot mikhmon

V.4. Konfigurasi IP Firewall Filter Rules

Tambahkan filter rules agar Ip 192.168.100.2-192.168.100.50 tidak dapat ping ke router.

IP→Firewall→Filter Rules→klik add→Tab General chain=input→Src.Address=

192.168.100.2-192.168.100.50→Protocol=icmp→In.Interface=Ether2→Tab Action

Action=drop→Ok

Gambar V.4.1. Rule ip tidak dapat ping ke router

Setting IP Client kabel & Uji coba Rule blok ip dari 192.168.100.2-192.168.100.50
tidak dapat ping ke router.
Masukan ip Ethernet sesuai yang di-blok pada Filter Rules→buka cmd→ketikan
perintah=ping 192.168.100.1 (Ip router)

Gambar V.4.2. Set Ip & Uji coba rule block

Tambahkan filter rules agar Ip 192.168.100.51-192.168.100.100 tidak dapat
ping ke ip client-wireless.
IP→Firewell→Filter Rules→Klikk add→Tab General chain=forward→
Src.Address=192.168.100.51-192.168.100.100→Dst.Address=192.168.200.0/24
( Network Ip wlan2 ) →→Tab Action action=drop→OK

Gambar V.4.3. Set ip & Uji coba rule blok

Tambahkan Filter Rules agar setiap akses ke router tercatat di logging dan tersimpan
di disk.
IP→Firewall→Filter Rules→Klik add→Tab General chain=input →
Protocol=icmp→In.Interface=ether2→Tab Action action=log→enable “Log”

→Log Prefix=WELCOME TO TKJ ONE!!!!!→Ok
