Cara Konfigurasi DHCP pada Server, Router, Access Point dan Switch di Packet Tracer

Selamat berjumpa dan kembali bersama saya di blog yang menyuguhkan berbagai tutorial tentang komputer dan jaringan. Kali ini saya akan membahas tuntas tentang Cara Konfigurasi DHCP unuk Perangkat Server, Router, Access Point dan Switch.

Pada artikel ini saya akan membahas 4 konfigurasi DHCP :

1. Konfigurasi DHCP pada Server,
2. Konfigurasi DHCP pada Router,
3. Konfigurasi DHCP pada Access Point, dan
4. Konfigurasi DHCP pada Switch.

Dengan kondisi bertambahnya perangkat pada sebuah LAN, maka seorang administrator jaringan harus mampu memilih solusi yang terbaik, sehingga trafik jaringan tetap terjaga dengan baik.

Agar semua perangkat saling terhubung dan dapat berkomunikasi dibutuhkan banyak perangkat diantaranya seperti Server, Router, Access Point, Switch dll. Setiap perangkat harus diberikan sebuah alamat IP agar bisa terkoneksi.

Bila terdapat banyak perangkat yang harus di berikan IP address, maka solusi terbaik adalah dengan melakukan Konfigurasi DHCP pada perangkat tersebut, agar IP address didapatkan secara otomatis oleh klien.

Pengertian DHCP

DHCP (Dynamic Host Configuration Protocol) adalah sebuah protokol yang berfungsi untuk mempermudah pengalamatan IP address pada sebuah jaringan klien server, dengan IP address yang diatur dan diberikan secara otomatis dari server ke klien. Untuk pembahasan teori lebih lanjut, sobat bisa simak pada artikel saya tentang Definisi DHCP dan Pengertian DHCP Server.

Topologi Konfigurasi DHCP

Berikut masing-masing topologi untuk konfigurasi DHCP dari beberapa skenario perangkat.

Topologi beberapa perangkat untuk konfigurasi DHCP

Baca juga artikel tentang :

• Definisi DHCP dan Pengertian DHCP Server Lengkap Bagi Pemula
• Cara Mudah Konfigurasi DNS Server Pada Cisco Packet Tracer
• Cara Konfigurasi DNS dan HTTP Server Secara Terpisah di Cisco Packet Tracer

Konfigurasi DHCP pada Server

Topologi yang digunakan sebagai berikut :

Topologi DHCP pada Perangkat Server

Pengaturan IP pada Server

Klik perangkat Server kemudian masuk Tab Desktop, pilih IP Address Configuration. Berikan IP address seperti pada topologi di atas, IP address : 192.168.1.1 netmask : 255.255.255.0

Pengaturan ip address pada dhcp server

Pengaturan DHCP pada Server

Tahapan selanjutnya adalah melakukan konfigurasi DHCP pada Server. Klik pada Tab Services kemudian pilih menu DHCP. (lihat pada gambar di bawah ini).

Pengaturan DHCP pada perangkat server

Tentukan :

Pool Name : (nama dari DHCP)

Default Gateway : IP gateway bila ada

DNS server : IP DNS bila ada

Start IP address : Awal dari nomor IP untuk DHCP

Subnet Mask : biarkan 0 bila anda tidak menentukan prefik

Maximum number of User : tentukan jumlah IP address yang akan digunakan.

Pengecekan pada PC Klien

Lakukan perintah PING atau PDU. (lihat pada gambar di bawah ini, bila sama hasilnya, berarti sobat sudah melakukan konfigurasi DHCP pada server dengan benar)

Klik PC klien, kemudian pilih Tab Desktop dan pilih IP Configuration, kemudian pindahkan Static ke DHCP dan tunggu.

Mendapat IP DHCP dari Server

Pilih Menu Command Prompt, ketikan perintah ping [ip address server]. ping 192.168.1.1

Hasil cek koneksi DHCP ke server

Cek melalui PDU dengan mengklik simbol amplop, klik pada Server kemudian klik lagi di PC. akan muncul successfull bila bila berhasil. (lihat gambar di bawah ini)

Hasil pengecekan melalui PDU ke DHCP Server

Konfigurasi DHCP pada Router

Topologi yang digunakan sebagai berikut :

Topologi DHCP pada Perangkat Router

Pengaturan IP pada Router

Klik pada Router kemudian pilih Tab CLI, ikuti perintah yang bercetak tebal di bawah ini.

Kli no
Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip address 10.10.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#ex
Router#

Pengaturan DHCP pada Router

Router#conf t
Router(config)#ip dhcp pool buatkuingat
Router(dhcp-config)#network 10.10.10.0 255.255.255.0
Router(dhcp-config)#default-router 10.10.10.1
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#ex
Router(config)#ex
Router#

Catatan :
dhcp pool saya beri nama buatkuingat
default-router saya isi dengan IP router
dns-server saya gunakan IP google, bila nanti sobat ada perangkat server silahkan untuk menggantinya.

Pengecekan pada PC Klien

Klik pada perangkat PC, kemudian pilih Tab Desktop, pilih IP Configuration
Klik pada DHCP kemudian tunggu. (lihat pada gambar di bawah ini)

Mendapatkan IP DHCP dari Router

Pilih Menu Command Prompt, ketikan perintah ping [ip address server]. ping 10.10.10.1

Hasil cek koneksi DHCP ke Router

Konfigurasi DHCP pada Access Point

Topologi yang digunakan sebagai berikut :

Topologi DHCP pada Perangkat Access Point

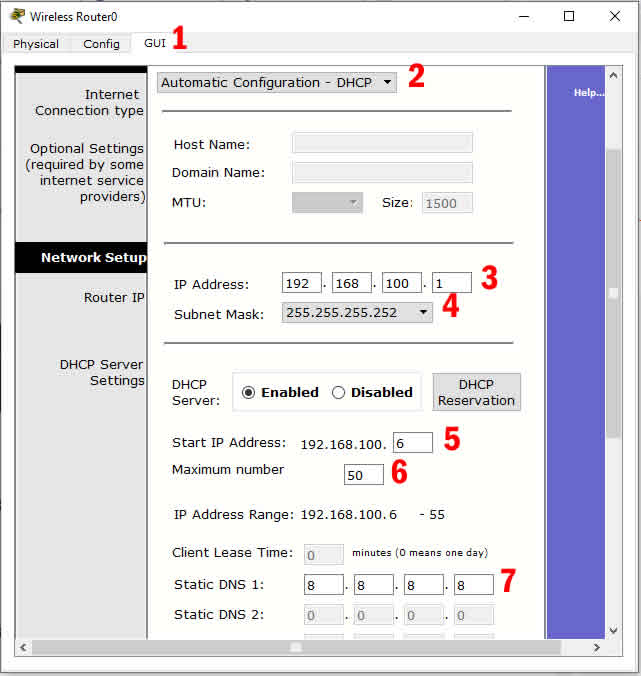

Klik perangkat WRT300N Access Point pilih Tab GUI (lihat pada gambar di bawah ini)

Konfigurasi DHCP wireless

Catatan :

• Pilih Automatic Configuration - DHCP
• Tentukan IP address dan netmask, disini saya menggunakan IP address 192.168.100.1 /30
• Klik enable pada DHCP Server
• Tentukan start IP yang akan menjadi IP DHCP
• Tentukan maksimal  maximum number IP DHCP
• Masukan IP Static DNS1

Lanjut ke konfigurasi SSID pada Tab Config - Wireless (lihat pada gambar di bawah ini)

Konfigurasi SSID pada access point

Catatan :

• Pilih wireless

• Berikan nama pada SSID disini saya berikan nama DHCP
• Pilih channel 6
• Pilih authentication menggunakan WPA2 PSK dan disini saya berikan password logindhcp

Pengecekan pada PC Klien

Klik pada PC, kemudian matika power untuk mengganti module ke WMP300N

Pasang module WMP300N ke PC

Hidupkan kembali tombol power, kemudian klik PC Wireless dan koneksikan dengan SSID DHCP dan Masukan Username dan Password, dan Klik tombol Connect. (lihat pada gambar di bawah ini)

Pilih SSID DHCP

Masukan Username dan Password DHCP

Untuk pengecekan pilih Tab Desktop dan pilih Command Prompt. Ketika perintah ipconfig /all (untuk melihat IP address)

Pengecekan IP DHCP pada PC

Silahkan cek menggunakan perintah PING ke ip access point 192.168.100.1

Hasil cek koneksi DHCP Access Point

Baca juga artikel tentang :

• Definisi DHCP dan Pengertian DHCP Server Lengkap Bagi Pemula
• Cara Mudah Konfigurasi DNS Server Pada Cisco Packet Tracer
• Cara Konfigurasi DNS dan HTTP Server Secara Terpisah di Cisco Packet Tracer

Konfigurasi DHCP pada Switch

Topologi yang digunakan sebagai berikut :

Topologi DHCP pada Perangkat Switch

Klik pada Switch kemudian pilih Tab CLI, kemudian ikuti kode yang dicetak tebal.

Pengaturan VLAN pada Switch

Switch>en
Switch#conf t
Switch(config)#vlan 100
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#sw mode access
Switch(config-if)#sw access vlan 100
Switch(config-if)#exit
Switch(config)#ex
Switch#show vlan brief

Show vlan brief

Pengaturan IP Address Pada Vlan 100 pada Switch

Switch(config)#int vlan 100
Switch(config-if)#ip address 16.16.16.1 255.255.255.0
Switch(config-if)#ex
Switch(config)#

Konfigurasi DHCP pada Switch

Lanjutkan untuk mengkonfigurasi DHCP pada switch

Switch>en
Switch#conf t
Switch(config)#ip dhcp pool vlan100
Switch(dhcp-config)#network 16.16.16.0 255.255.255.0
Switch(dhcp-config)#default-router 16.16.16.1
Switch(dhcp-config)#dns-server 8.8.8.8

Pengecekan Paca PC Klien

Klik PC kemudian pilih Tab Desktop dan IP Configuration (lihat pada gambar di bawah ini)

Mendapatkan IP DHCP dari Switch

PC Klien mendapatkan IP address DHCP dari Switch 16.16.16.2

Lakukan perintah PING ke alamat IP address access point. ping 16.16.16.1

Hasil cek koneksi DHCP Switch

Demikian penjelasan tentang DHCP pada beberapa jenis perangkat, semoga bisa bermanfaat dan apabila terdapat pertanyaan, silahkan untuk meninggalkan pesan pada kolom komentar di bawah.
